TESTERY BEZPIECZEŃSTWA ELEKTRYCZNEGO
Przejdź do treści


Testery bezpieczeństwa elektrycznego:

HIPOT,  Ground Bond,  Line Leakage,  RUN test,   IR i in.

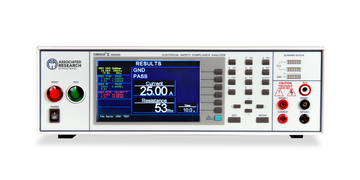

TESTER WIELOFUNKCYJNY OMNIA II
7 funkcji w testerze: HIPOT, GROUND BOND......
5kVac, 6kVdc SKANER (opcja).
Opcja: wbudowany, programowalny zasilacz AC

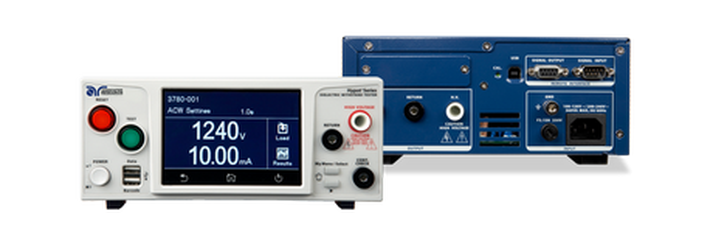

Tester HYPOT, seria 3800
Tester HYPOT, seria 3800

Dwa interfejsy USB z przodu:
skaner kodów kreskowych
pendrive do zapisywania wyników
Interfejs komunikacyjny USB (z tyłu)
Tester HipotULTRA 78xx
Rodzina testerów Hipot / Ground Bond
Napięcia do 5kVac i 6kVdc
Mozliwośc wbudowania skanera 4, 8- portowego (wybrane modele)
Złącza testowe na panelu przednim i tylnym
Interfejsy komunikacyjne USB, Ethernet, inne..
Możliwość przesyłania danych - wyników testów na pamięć USB - w formacie *.csv

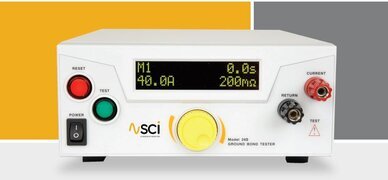

Tester SCI 260
Tester Uziemienia GROUND BOND, do 40A.
Regulowana częstotliwość wyjściowa 50/60Hz
Ilość pamięci nastaw: 5
Gwarancja Producenta 5 lat
Przykładowy test

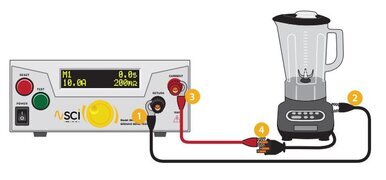

Przykładowy test z użyciem urządzenia SCI 260
Konfiguracja podłaczeń testera do badanego produktu (klasa izolacji I)

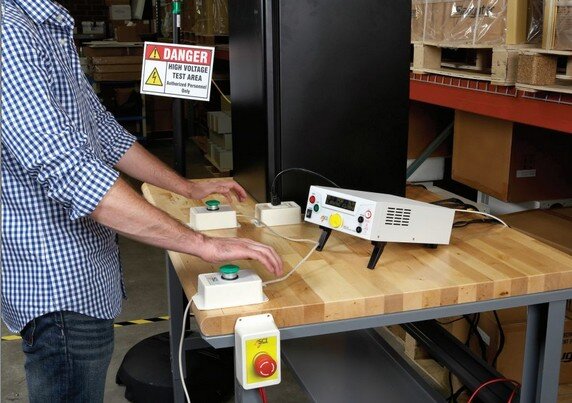

PPE: OCHRONA OPERATORA
Elementy czynnej i biernej ochrony operatora, wyłączniki, blokady, maty izolacyjne, sondy, obudowy testowe

Prawidłowa konfiguracja stanowiska testowego

     Associated Research Logo

Tester HypotULTRA 7800



Testy typu Hipot, Ground Bond, Continuity, IR, LLT, RunTest,
Możliwość wbudowania skanera 8-portów wysokiego napięcia HV.
Automatyzacja pomiarów. Pamięć.

Associated Research urządzenia

Testery Associated Research (IKONIX, USA)


Firma Associated Research (USA) od ok. 80 lat dostarcza testery do badania bezpieczeństwa elektrycznego. Testery są przeznaczone do badania oporności izolacji, wytrzymałości wysokonapięciowej izolacji, oporności pętli uziemienia i wytrzymałości obwodu uziemienia na przepływ silnego prądu, upływności zasilania (LLT).  Maksymalne napięcia testerów to 5, 6, 10,12, 20kV

KATALOG testerów AR

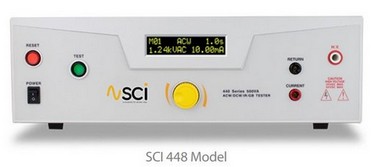

Tester SCI: Hipot 290




Testy typu: GroundBond, IR, Continuity, LLT
Większość testerów jest wyposażona w interfejs USB.





Testery HIPOT SCI

Od ponad 60-ciu lat firma SLAUGHTER SCI (USA) zajmuje się produkcją ekonomicznych i nowoczesnych testerów bezpieczeństwa el. Dostarczane z certyfikatami kalibracji producenta - kalibracje (ISO17025) można przeprowadzać we własnym zakresie lub można je zlecić HIK-CONSULTING. Maksymalne napięcia testowe to 5, 6kV.

KATALOG testerów SCI

SCI baner

PREZENTACJA WIDEO:

Różne typy błędów testowych oraz znaczenie limitów Hi i Low - część 1 LINK


.....................................................................

PORADNIK:

wideo

TESTERY BEZPIECZEŃSTWA ELEKTRYCZNEGO (HIPOT):

Wytrzymałości Napięciowej Izolacji   -   Wytrzymałości Prądowej Uziemienia   -    Continuity    -    Upływności Zasilania - Oporności Izolacji,    LLT,    RUN TEST



Associated Research i Slaughter SCI to znani producenci testerów do badania bezpieczeństwa elektrycznego urządzeń elektrycznych i elektronicznych. Badaniu podlega izolacja pomiędzy obwodami zasilania sieciowego i wszystkimi wyprowadzeniami elektrycznymi, obudową, gniazdami i innymi elementami metalowymi dostępnymi dla użytkownika. Badanie typu HIPOT TEST jest przeprowadzane przy znacznie podwyższonym napięciu testowym, które symuluje przepięcia mogące występować w układach zasilania. Możliwe jest stosowanie napięcia probierczego stałego DC i zmiennego AC. Wartości napięć testowych można znaleźć w NORMY / STANDARDY Testów HIPOT. Badaniu podlegają także obwody łączące wyprowadzenia uziemienia po stronie gniazd zasilających i obudowy metalowe, gdy w przypadku wystąpienia przebicia wewnętrzny przewód ochrony (PE) musi wytrzymać przepływ znacznego prądu w określonym czasie, jest to: GROUND BOND TEST.

Niektóre modele jak OMNIA II posiadają wiele funkcji: HIPOT, GROUND BOND, IR (oporność izolacji), LLT (upływność zasilania) i CONTINUITY.

W celu przyśpieszenia wykonywania testów, oraz tworzenia raportów pomocne jest oprogramowanie do automatyzacji: AUTOWARE 3 (tylko dla testerów AR).  Operator przeprowadzający testy musi stosować odpowiednie sondy wysokiego napięcia, adaptery testowe, zapewniające bezpieczeństwo pracy, dostępne są także dodatkowe akcesoria ochronne dla operatora. Badane urządzenia mogą być podłączone jedną parą przewodów lub wieloma wyprowadzeniami jednocześnie, co jest możliwe przez zastosowanie odpowiednich skanerów / matryc przełącznikowych wysokiego napięcia.   Gdy wymagane jest stosowanie stabilizowanego, programowalnego zasilacza sieciowego AC, zasilacz może być wbudowany do testera (np. testery OMNIA II), lub występować jako urządzenie zewnętrzne, stosujemy zasilacze Associated Power Technologies (APT).

WithStand logo

Oprogramowanie WITHSTAND do przechowywania, danych - intuicyjny interfejs do konfigurowania i uruchamiania testów.

Wypróbuj interfejs dzięki bezpłatnej 30-dniowej wersji próbnej - LINK


WithStand logo WithStand logo
  • Jeden instrument do sterowania platformą
  • Tworzenie wszystkich testów za pomocą platformy
  • Nieograniczona liczba użytkowników
  • Nieograniczone przechowywanie plików testowych i danych testowych
  • Podstawowy szablon wydruku (bez dostosowywania)
  • Automatyczne tłumaczenie plików testowych z oprogramowania Autoware na WithStand

Przykładowe stanowisko testowe dla małych produktów
Seminaria

Przykładowe stanowisko testowe dla małych produktów          SEMINARIA HIPOT


Tester (SCI)  podłączony do badanego obiektu (EUT), który jest umieszczony pod osłoną bezpieczeństwa. Podniesienie osłony powoduje natychmiastowe wyłączenie wysokiego napięcia (HV, czas zaniku napięcia/rozładowania <1ms) .  Stanowisko testowe jest ustawione na stole drewnianym (dielektryk). Wtyczka zasilania EUT jest podłączona do specjalnego adaptera testowego (dostarczany razem z testerem). Nad stanowiskiem jest umieszczona etykieta ostrzegająca przed wysokim napieciem.
