Weryfikacja stanowiska testowego testów HIPOT

Stanowisko testowe HIPOT wymaga, codziennego badania sprawności samego testera i przewodów testowych,  BROSZURA TECHNICZNA - AKCESORIA WERYFIKACJA POŁĄCZEŃ STANOWISKA TESTOWEGO

Testery weryfikacyjne: TVB-2, LVB-2 służą do sprawdzenia czy tester (stanowisko testowe) prawidłowo wykrywa symulowane uszkodzenia izolacji badanych produktów. Testery zawierają specjalne rezystory wysokonapięciowe, o odpowiednio dobranych wartościach. Czas trwania testu jest ograniczony ze względu na nagrzewanie się rezystorów.

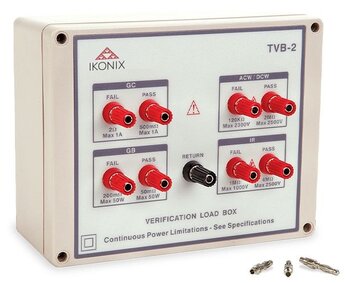

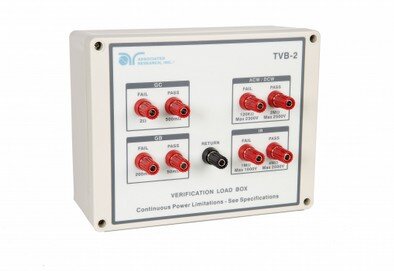

Przyrząd do Weryfikacji Stanowiska Testowego: TVB-2  (Test Verification Box)



służy do codziennego sprawdzenia sprawności działania detektorów testera bezpieczeństwa elektrycznego (Associated Research), oraz podłączeń testowych.

Rodzaj weryfikowanego testu / detektora:

HIPOT - wysokonapięciowa wytrzymałość izolacji
Insulation Resistance - oporność izolacji
Ground Bond - obwód uziemienia
Continuity - ciągłość (obwodów uziemienia)


Kompatybilne modele:

WSZYSTKIE testery Associated Research: Hipot, IR, GB, Continuity

Instrukcja Obsługi / Dane Techniczne TVB-2 (pdf)

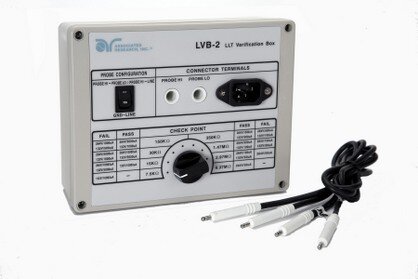

Weryfikacja Stanowiska Badania Upływności: LVB-2    (LEAKAGE VERIFICATION BOX)



Służy do codziennego sprawdzenia działania detektorów LLT testera, oraz podłączeń testowych. Zestaw weryfikacyjny LVB-2 jest wyposażony w szereg kalibrowanych rezystancji symulujących zadane wartości upływności, pozwala na sprawdzenie progów działania funkcji LLT.

Rodzaj weryfikowanego testu / detektora:

LLT - do napięć sieciowych 277V max

Kompatybilne modele:

WSZYSTKIE testery Associated Research wyposażone w funkcję LLT (Line Leakage Test)

Instrukcja Obsługi / Dane Techniczne LVB-2 (pdf)

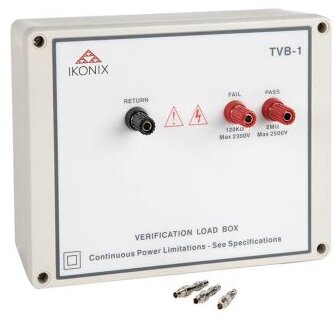

Przyrząd do Weryfikacji Stanowiska Testowego: TVB-1


służy do codziennego sprawdzenia sprawności działania detektorów testera bezpieczeństwa elektrycznego (Associated Research), oraz podłączeń testowych. Jest to uproszczona wersja weryfikatora, pozwalająca na sprawdzenie poprawnosci wykrywania uszkodzeń izilacji dla testów:


Rodzaj weryfikowanego testu / detektora:

HIPOT - wysokonapięciowa wytrzymałość izolacji dla AC i DC (ACW, DCW)

Kompatybilne modele:

WSZYSTKIE testery Associated Research i SCI Slaughter: Hipot

Instrukcja Obsługi / Dane Techniczne TVB-1 (pdf) - Pobierz


Przewód połączeniowy - testowy do TVB-2

P / N 39514

Kabel linii akcesoriów do TVB-2 umożliwia wygodne podłączenie do standardowej skrzynki adaptera.
Kompatybilne z modelem: TVB-2

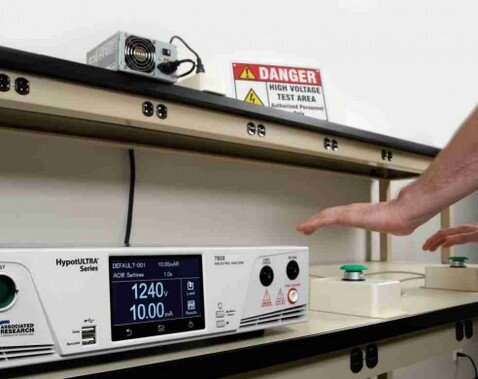

Zdjęcie AR

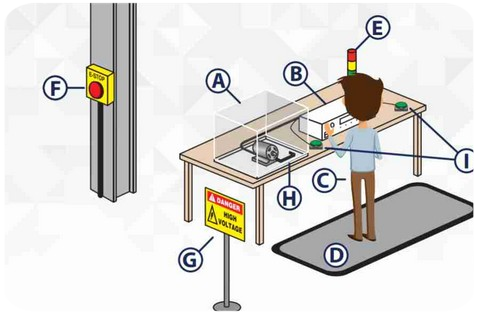

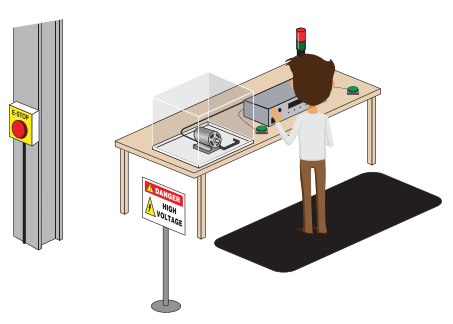

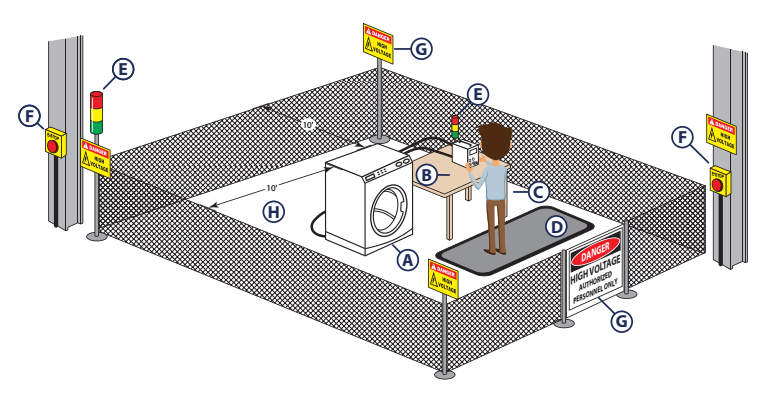

Prezentacja stanowiska
